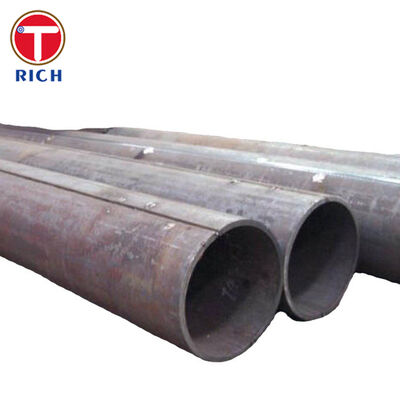

Стальные трубы сварные электродуговой сваркой под давлением ASTM A672 для работы под высоким давлением

Стальные трубы сварные электродуговой сваркой под давлением ASTM A672 изготавливаются из листовой стали качества сосудов под давлением с использованием процесса электродуговой сварки с присадочным металлом. Они предназначены в первую очередь для работы под высоким давлением при умеренных температурах, где требуются большие наружные диаметры, контролируемые механические свойства и подтвержденная целостность сварного шва.

В стандарте ASTM A672/A672M используется система обозначений по классам и маркам. Марка определяет спецификацию листовой стали для сосудов под давлением, используемой для изготовления труб, в то время как класс определяет состояние термообработки трубы и необходимость проведения радиографического контроля и испытаний под давлением. К распространенным материалам относятся марки листовой углеродистой стали ASTM A515 и марки листовой мелкозернистой углеродистой стали ASTM A516.

Стандарт охватывает трубы сварные электродуговой сваркой с наружным диаметром 400 мм и более и толщиной стенки до 75 мм. Другие размеры могут быть изготовлены при соблюдении всех применимых требований ASTM A672.

Спецификации

Основные характеристики

Контроль марки и класса

ASTM A672 определяет продукт не только по прочности материала. Каждая труба заказывается с указанием марки материала и производственного класса.

Например:

• Марка B60 изготавливается из листовой стали для сосудов под давлением ASTM A515 марки 60.

• Марка B65 изготавливается из листовой стали ASTM A515 марки 65.

• Марка B70 изготавливается из листовой стали ASTM A515 марки 70.

• Марка C60 изготавливается из мелкозернистой листовой стали для сосудов под давлением ASTM A516 марки 60.

• Марка C65 изготавливается из мелкозернистой листовой стали для сосудов под давлением ASTM A516 марки 65.

• Марка C70 изготавливается из мелкозернистой листовой стали для сосудов под давлением ASTM A516 марки 70.

Эта система позволяет отдельно указывать прочность материала, термообработку, контроль сварного шва и испытания под давлением в соответствии с условиями эксплуатации.

Контролируемая целостность сварного шва

Трубы ASTM A672 производятся методом электродуговой сварки с присадочным металлом. Качество сварного шва может быть подтверждено радиографическим контролем в зависимости от заказанного класса.

Классы, оканчивающиеся на 1 или 2, такие как Класс 11, 12, 21, 22, 31 и 32, включают требования к радиографическому контролю, указанные в ASTM A672.

Это особенно важно для труб большого диаметра, работающих под давлением, поскольку продольный шов становится критическим участком трубы, удерживающим давление.

Определенные условия термообработки

ASTM A672 предусматривает специальные классы для различных термических условий:

Соответствующий класс должен выбираться в зависимости от марки основной плиты, температуры эксплуатации, расчетного кода и требуемых механических свойств.

Механические испытания

Производственные испытания включают испытания на растяжение готовых партий труб и испытания на изгиб сварного шва поперек. Испытания подтверждают как механические свойства трубы, так и целостность и пластичность сварного соединения.

Химический анализ также контролируется для листовой стали сосудов под давлением и наплавленного металла сварного шва в соответствии с требованиями применимой спецификации.

Наши преимущества

1. Четкий контроль марки и класса ASTM A672

Частой проблемой при закупке труб ASTM A672 является указание только марки без указания класса. Класс напрямую влияет на термообработку, радиографический контроль и гидростатические испытания.

Мы производим и документируем продукцию в соответствии с полным обозначением, указанным в заказе на поставку, например:

ASTM A672 B60 Класс 12

ASTM A672 C60 Класс 22

ASTM A672 C65 Класс 22

ASTM A672 C70 Класс 32

Таким образом, марка, класс, номер плавки листа, процедура сварки, состояние термообработки и записи об инспекции могут быть прослежены в производственной документации.

2. Прослеживаемость листовой стали для сосудов под давлением

ASTM A672 требует использования листовой стали качества сосудов под давлением, а не обычной конструкционной стали.

Материалы листа могут контролироваться в соответствии с указанной спецификацией листа ASTM, включая ASTM A515/A515M, ASTM A516/A516M, ASTM A537/A537M и другие материалы, разрешенные ASTM A672.

Сертификаты на материал могут содержать:

• Спецификация и марка листа

• Номер плавки

• Химический анализ

• Механические свойства

• Толщина листа

• Состояние термообработки

• Партия изготовления труб

Это обеспечивает прослеживаемость между поступающей листовой сталью для сосудов под давлением и готовыми трубами EFW.

3. Конфигурация контроля сварного шва и испытаний под давлением

Различные проекты требуют различных уровней контроля сварных швов и проверки давления. ASTM A672 позволяет определять эти требования через обозначение класса, а не применять одинаковую конфигурацию контроля к каждой трубе.

Например:

Это позволяет точно сопоставить объем контроля с конструкцией системы давления и спецификациями проекта.

Исполнительные стандарты

Перечисленные выше стандарты EN, JIS, GOST и GB являются ссылками для закупки соответствующих изделий для сосудов под давлением или сварных труб и не должны рассматриваться как прямые эквиваленты материала ASTM A672. Замена материала должна быть одобрена в соответствии с проектным кодом и спецификацией проекта.

Применение

Труба главного парораспределительного коллектора

Стальные трубы сварные электродуговой сваркой ASTM A672 могут использоваться в качестве главного парораспределительного коллектора большого диаметра в промышленных котельных и системах технологического снабжения.

Для этого применения труба транспортирует пар под давлением между системой парогенерации и последующим технологическим оборудованием. Марка материала, толщина стенки, термообработка, контроль сварного шва и испытания под давлением должны выбираться в соответствии с расчетной температурой, расчетным давлением и применимым кодом трубопроводов.

Химический состав

Следующая таблица показывает примерные требования к анализу плавки для пяти часто указываемых марок ASTM A672. Марки ASTM A672 получают свои химические требования из соответствующей спецификации листовой стали для сосудов под давлением.

Значения указаны в весовых процентах. Указанные ниже пределы содержания углерода основаны на толщине листа не более 25 мм, если не указано иное.

Механические свойства
