Сварные трубы из углеродистой стали для водозаборных скважин по ASTM A589

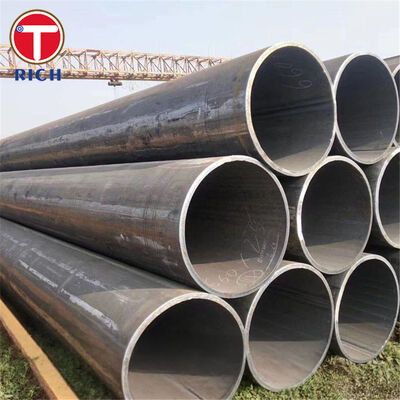

Сварные трубы из углеродистой стали для водозаборных скважин по ASTM A589 предназначены для строительства водозаборных скважин, включая обсадные трубы, трубы, прошедшие развертку и калибровку, трубы для забивных скважин и обсадные трубы для водозаборных скважин. Хотя ASTM A589/A589M охватывает как бесшовные, так и сварные производственные процессы, описываемый здесь продукт поставляется в виде электросварных труб из углеродистой стали.

Для производства ЭС труб ASTM A589 разрешает использование материалов марки A и марки B. Марка B обеспечивает более высокую механическую прочность с минимальным пределом прочности на растяжение 415 МПа и минимальным пределом текучести 240 МПа. Стандарт также контролирует толщину стенки, наружный диаметр, давление гидростатических испытаний, концы труб, муфты и требования к размерам в соответствии с применимым типом трубы для водозаборных скважин.

Трубы могут поставляться с гладкими концами или с резьбой и муфтами. Поверхностное состояние (черное или оцинкованное) может быть указано в соответствии с заказом на поставку и условиями проекта.

Спецификации

Основные характеристики

Электросварная конструкция

ASTM A589 разрешает производство электросварных труб для всех четырех типов труб для водозаборных скважин марок A и B. Производство ЭС труб обеспечивает непрерывный продольный сварной шов и подходит для производства обсадных труб для водозаборных скважин и сопутствующих трубчатых изделий в контролируемых объемах.

Для ЭС труб с наружным диаметром 8 дюймов или более, поперечный образец сварного шва должен достигать как минимум минимальной прочности на растяжение, требуемой для заказанной марки.

Определенная прочность марки

Марка A по ASTM A589 имеет минимальный предел прочности на растяжение 330 МПа и минимальный предел текучести 205 МПа.

Марка B по ASTM A589 увеличивает эти минимальные значения до 415 МПа прочности на растяжение и 240 МПа предела текучести.

Поэтому марка B обычно выбирается, когда требуется более высокая осевая прочность и устойчивость к нагрузкам при монтаже.

Контролируемая толщина стенки

Минимальная конечная толщина стенки не должна быть более чем на 12,5% ниже указанной номинальной толщины стенки.

Это особенно важно для обсадных труб водозаборных скважин, поскольку локальное уменьшение толщины может снизить сопротивление нагрузкам при обращении, монтаже и внешнему давлению грунта.

Гидростатические испытания каждой ЭС трубы

Каждая труба подвергается гидростатическим испытаниям под давлением, указанным в соответствующей таблице размеров ASTM A589.

Для электросварных труб указанное давление гидростатических испытаний выдерживается не менее 5 секунд.

Это испытание проверяет герметичность как тела трубы, так и продольного сварного шва перед отгрузкой.

Контроль размеров, специфичный для водозаборных скважин

ASTM A589 — это не просто спецификация для сварных труб общего назначения. Она отдельно определяет:

Тип I — Обсадная труба для забивки

Тип II — Труба для водозаборных скважин, прошедшая развертку и калибровку

Тип III — Труба для забивных скважин

Тип IV — Обсадная труба для водозаборных скважин

Размеры, толщина стенок, конфигурация муфт, детали резьбы и гидростатическое давление варьируются в зависимости от выбранного типа и размера.

Наши преимущества

Контроль сварного шва для монтажа водозаборных скважин

Профессиональный покупатель труб для водозаборных скважин заботится не только о прочности основного металла, но и о целостности продольного сварного шва.

Производство наших сварных труб по ASTM A589 может контролироваться в соответствии с требуемыми механическими характеристиками марки A или B. Для применимых ЭС труб большого диаметра испытания сварного шва на растяжение могут быть включены в план контроля для проверки того, что сварной шов достигает минимальной прочности на растяжение, указанной для заказанной марки.

Гидростатические испытания также проводятся в соответствии с применимыми требованиями ASTM A589 к размеру и давлению.

Контроль размеров для сборки обсадной трубы и муфты

Проблемы при монтаже водозаборных скважин часто возникают, когда наружный диаметр, толщина стенки, внутренний зазор или размеры резьбовых концов непостоянны.

Поэтому производственные размеры контролируются по соответствующей таблице типов ASTM A589, а не по общим допускам для сварных труб.

Для труб типа II, прошедших развертку и калибровку, внутренний зазор может быть проверен с использованием требуемого калибра. Для поставки с резьбой и муфтами конфигурация резьбы и муфты может быть произведена в соответствии с применимыми требованиями ASTM A589 к трубам для водозаборных скважин.

Прослеживаемость заказа по типу, марке и типу концов

Заказы по ASTM A589 требуют больше информации, чем только диаметр и толщина стенки.

Технически полный заказ должен идентифицировать:

Тип ASTM A589

Метод производства ЭС

Марка A или B

Наружный диаметр или NPS

Толщина стенки

Длина

Черное или оцинкованное покрытие

Гладкий конец или с резьбой и муфтой

Требуемая конфигурация муфты

Специальные требования к контролю

Эти параметры могут быть включены в производственную документацию и записи о контроле, чтобы поставленные трубы могли быть проверены непосредственно по спецификации заказа.

Стандарты исполнения

Применение

Обсадная труба для водозаборных скважин

Типичное применение — обсадная колонна из сварной углеродистой стали типа IV, используемая для поддержания ствола пробуренной водозаборной скважины.

Обсадная колонна обеспечивает стабильность ствола скважины, отделяет неустойчивые слои почвы или породы от водоносного интервала, обеспечивает контролируемый проход для насосной установки и защищает конструкцию скважины во время монтажа и эксплуатации.

Для этого применения может быть выбрана обсадная труба марки B по ASTM A589, изготовленная методом ЭС, где требуются более высокие минимальные пределы прочности на растяжение и текучести.
