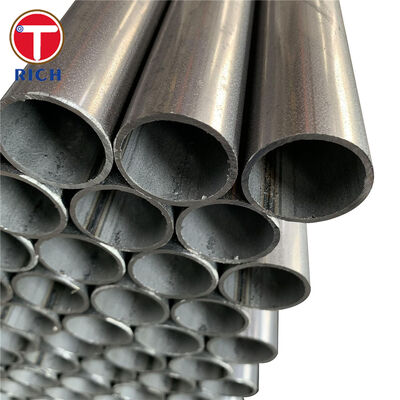

Алюминиевые прецизионные стальные трубы ASTM A787 для автомобильных применений

Алюминиевая стальная труба ASTM A787 представляет собой механическую трубу из углеродистой стали, изготовленную методом электросварки сопротивлением из алюминиевой стальной ленты. Она сочетает в себе постоянство размеров и формуемость труб из низкоуглеродистой стали с алюминиевым защитным покрытием, что делает ее особенно подходящей для автомобильных компонентов, подверженных воздействию повышенных температур, конденсата, дорожных загрязнений и повторяющихся тепловых циклов.

Для автомобильных выхлопных систем часто выбирают сталь с покрытием Al-Si, поскольку поверхность, богатая алюминием, обеспечивает защиту от окисления и коррозии, а кремнийсодержащее покрытие способствует адгезии покрытия при последующей формовке и термическом воздействии.

Для технической закупки спецификация на трубу должна определять не только ASTM A787, но и химический состав стали, тип алюминиевого покрытия и его массу, наружный диаметр, толщину стенки, обработку сварного шва, допуски на размеры, состояние поверхности и требуемые испытания на изготовление.

Спецификации

Основные характеристики

1. Контролируемое металлическое покрытие

Алюминиевое покрытие наносится на стальную ленту перед формовкой трубы. Для автомобильных тепловых применений материал с покрытием ASTM A463 Тип 1 Al-Si обычно является более релевантной конфигурацией.

Типичные обозначения коммерческого покрытия Типа 1 включают:

• T1-13

• T1-25

• T1-40

Требуемое обозначение покрытия должно быть указано в заказе на поставку вместо использования общего термина «алюминиевая сталь».

2. Геометрия прецизионной трубы ERW

ASTM A787 охватывает механические трубы с наружными размерами от 12,7 мм до 380,0 мм и толщиной стенки от примерно 0,70 мм до 4,60 мм в пределах своей обычной области применения.

Для автомобильных операций формовки наружный диаметр, толщина стенки, овальность, прямолинейность и состояние сварного шва должны контролироваться в соответствии с конечной операцией гибки, расширения или формовки концов.

3. Поверхность Al-Si для тепловых условий эксплуатации

Покрытие ASTM A463 Тип 1 обычно содержит примерно 5–11% кремния в системе алюминиевого покрытия. Кремний модифицирует интерметаллический слой между алюминиевым покрытием и стальной подложкой и улучшает адгезию покрытия.

Эта конфигурация широко выбирается, когда требуются как стойкость к окислению, так и производительность при изготовлении.

4. Хорошая формуемость низкоуглеродистой подложки

Марки, такие как 1008, 1010 и 1015, имеют относительно низкое содержание углерода, что обеспечивает:

• Гибка труб

• Расширение концов

• Осадка

• Формовка буртов

• Фланжировка

• Сварка

• Крепление кронштейнов

Для деталей, требующих большей прочности, можно оценить марки с более высоким содержанием углерода, такие как 1018 или 1021, в зависимости от степени сложности формовки.

5. Требования к покрытию и трубе должны быть разделены

ASTM A787 устанавливает требования к готовой механической трубе с металлическим покрытием, в то время как подложка из стали с алюминиевым покрытием обычно указывается в соответствии с применимой спецификацией листового проката с покрытием.

Таким образом, технически полный заказ должен идентифицировать как спецификацию трубы, так и требуемое состояние покрытия.

Наши технические преимущества

1. Контроль покрытия сварного шва

Забота покупателя:
Исходная лента может иметь однородное алюминиевое покрытие, но сварка ERW локально нарушает покрытие вокруг продольного шва.

Для автомобильного выхлопного компонента оставление этой области недостаточно защищенной может создать локальный путь коррозии, даже если оставшаяся поверхность трубы должным образом алюмирована.

Наш подход к контролю:

• Положение сварного шва непрерывно контролируется во время производства.

• Состояние сварного шва контролируется перед последующей формовкой.

• Для зоны сварки может быть указано повторное покрытие или защита зоны сварки.

• Проводится визуальный осмотр на предмет разрывов покрытия, отслаивания и обнажения подложки.

• Состояние сварного шва может быть включено в согласованный план инспекции.

Таким образом, состояние покрытия зоны сварки следует рассматривать отдельно от состояния покрытия исходной ленты.

2. Тип покрытия и масса покрытия указываются, а не предполагаются

Забота покупателя:
«Алюминиевая труба» сама по себе не определяет химический состав или массу покрытия.

Таким образом, две трубы, описанные как алюминиевые, могут вести себя по-разному при высокотемпературном окислении, конденсации и формовке.

Наш подход к контролю:

Спецификация закупки может указывать:

• Тип покрытия ASTM A463/A463M

• Покрытие Тип 1 Al-Si или Тип 2 алюминиевое

• Требуемое обозначение покрытия

• Масса покрытия

• Состояние поверхности

• Смазанное или сухое состояние

• Требование к адгезии покрытия

Документация на входящую ленту с покрытием проверяется на соответствие заказанной спецификации покрытия перед производством трубы.

3. Контроль размеров для автомобильной гибки и сборки

Забота покупателя:
Труба может соответствовать основным номинальным требованиям к наружному диаметру и толщине стенки, но все же создавать проблемы при роботизированной гибке или сборке выхлопной системы, если овальность, изменение толщины стенки или положение сварного шва нестабильны.

Возможные последствия включают:

• Чрезмерная овальность при изгибах

• Сморщивание

• Плохая поддержка оправки

• Нестабильное расширение концов

• Утечка зажима

• Несоосность при автоматизированной сборке

Наш подход к контролю:

Для заказов на автомобильные трубы инспекция может включать:

• Наружный диаметр

• Толщина стенки

• Овальность

• Прямолинейность

• Длина

• Положение сварного шва

• Состояние концов

• Производительность гибки

• Производительность расширения

Более строгие проектные пределы размеров могут быть согласованы, если последующий процесс гибки требует большей стабильности, чем базовый допуск ASTM.

Стандарты исполнения

Применение

Соединительная труба автомобильного глушителя

Конкретным применением алюминиевых труб ASTM A787 является соединительная труба между автомобильным глушителем и прилегающими компонентами выхлопной системы.

Этот компонент подвергается:

• Горячий выхлопной газ

• Повторные циклы нагрева и охлаждения

• Конденсат, образующийся при холодном пуске

• Внешняя дорожная влага

• Дорожная соль и мусор

• Механические вибрации

• Операции гибки и формовки концов труб во время производства

Алюминиевая сталь с покрытием Al-Si обеспечивает практичное сочетание формуемости подложки, стойкости к термическому окислению и защиты от внешней коррозии для этого компонента.

Для выхлопных систем наружный диаметр трубы, толщина стенки, радиус изгиба, обозначение покрытия, защита шва и требования к расширению концов должны определяться по чертежу конечной выхлопной системы, а не выбираться только по номинальным размерам трубы.

Химический состав

Выбор марки

1008
Наиболее подходит для интенсивной формовки, где предпочтительно низкое содержание углерода и высокая пластичность.

1010
Сбалансированная низкоуглеродистая марка, подходящая для гибки, сварки и обычных автомобильных механических компонентов.

1015
Обеспечивает умеренно более высокую прочность при сохранении полезной способности к формовке.

1018
Более высокое содержание марганца и углерода обеспечивает повышенную прочность по сравнению с 1008/1010, но требования к формовке следует оценивать более тщательно.

1021
Используется там, где требуется более высокая прочность подложки, а степень сложности формовки относительно умеренная.

Механические свойства

Рекомендуемая спецификация закупки

Для автомобильной алюминиевой трубы ASTM A787 технически полный запрос предложения должен включать:

Стандарт: ASTM A787/A787M
Продукт: Алюминиевая механическая труба из углеродистой стали ERW
Марка: 1008 / 1010 / 1015 / 1018 / 1021
Покрытие: ASTM A463/A463M Тип 1 Al-Si или указанная альтернатива
Обозначение покрытия: Определяется покупателем
Наружный диаметр: Согласно чертежу компонента
Толщина стенки: Согласно чертежу компонента
Длина: Фиксированная или случайная длина
Допуск на наружный диаметр: Указанная
Допуск на толщину стенки: Указанная
Овальность: Указанная, если гибка критична
Прямолинейность: Указанная
Обработка сварного шва: Повторно покрытый/защищенный при необходимости
Поверхность: Сухая или смазанная
Изготовление: Гибка/формовка концов/резка по мере необходимости
Инспекция: Испытания размеров, покрытия, сварного шва и формовки по согласованию
Документация: Материалы и инспекционная документация в соответствии со спецификацией закупки
