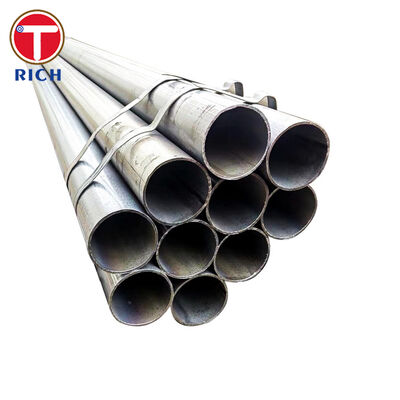

ASTM A135 Стальная труба, сваренная электрическим сопротивлением, для транспортировки жидкостей

Труба стальная электросварная по ASTM A135 изготавливается из плоского проката из углеродистой стали методом высокочастотной электроконтактной или электроиндукционной сварки без добавления присадочного металла. Он предназначен для транспортировки воды, газа, пара, сжатого воздуха и других совместимых жидкостей в промышленных и коммерческих трубопроводных системах.

Спецификация ASTM A135/A135M содержит две марки материалов: марку A и марку B. Марка A обеспечивает большую пригодность для операций гибки, намотки и отбортовки, а марка B обеспечивает более высокий минимальный предел текучести и прочность на разрыв. Сварные швы класса В должны быть термически обработаны или обработаны таким образом, чтобы в зоне сварного шва не оставалось неотпущенного мартенсита.

ASTM A135 обычно охватывает трубы размером от NPS 2 до NPS 30 с номинальной средней толщиной стенок до 12,70 мм. Он также распространяется на некоторые легкостенные трубы размером от NPS 3/4 до NPS 5. Нестандартные размеры могут поставляться при соблюдении всех остальных требований спецификации.

Технические характеристики

Наличие фактического размера должно быть подтверждено с учетом выбранной спецификации труб, маршрута производства, отделки концов и объема проекта.

Основные характеристики

Контролируемая целостность сварного шва ERW

Продольный шов формируют электрорезистивным или электроиндукционным нагревом и давлением без добавления присадочного металла. Это создает узкую, непрерывную зону сварки и поддерживает стабильное крупносерийное производство.

Для ASTM A135 класса B область сварного шва должна быть подвергнута термической или иной обработке, чтобы не оставалось неотпущенного мартенсита. Это требование снижает риск образования локально твердой и хрупкой структуры сварного шва.

Определенные уровни прочности

ASTM A135 класса A имеет минимальный предел текучести 205 МПа и минимальный предел прочности на разрыв 330 МПа. Марка B увеличивает эти минимальные значения до 240 МПа и 415 МПа соответственно.

Пригодность для изготовления

Марка A — это марка ASTM A135, специально определенная как пригодная для отбортовки и гибки. Поэтому при выборе марки следует учитывать не только рабочее давление, но и требуемый процесс изготовления. Марку B не следует автоматически заменять там, где требуется сильный изгиб или формирование фланцев.

Проверка утечки давления

Каждая производственная длина может быть подвергнута гидростатическому испытанию, требуемому стандартом. Для некоторых размеров Списка 10 неразрушающее электрическое испытание может быть принято в качестве альтернативы, если это разрешено техническими условиями и согласовано с покупателем.

Если гидростатические испытания заменяются утвержденным методом неразрушающего контроля, маршрут проверки и маркировка изделия должны быть четко указаны в закупочной документации.

Размерная совместимость

Наружные диаметры и запланированная толщина стенок обычно выбираются в соответствии с размерами труб ASME B36.10M. Это обеспечивает совместимость со стандартными фитингами, муфтами, канавками, опорами и клапанами, разработанными для трубопроводных систем NPS.

Наши технические преимущества

1. Проверенное состояние сварных швов класса B.

При закупках часто возникает проблема, не поставляются ли трубы класса B просто в сварном состоянии без надлежащего контроля зоны термического влияния.

На нашем производственном маршруте фиксируются параметры обработки сварных швов по партиям продукции. Материал марки B обрабатывается таким образом, чтобы предотвратить попадание неотпущенного мартенсита в область сварного шва. По запросу подтверждающие записи могут включать параметры обработки сварки, металлографическую проверку, картографирование твердости и результаты неразрушающего контроля.

2. Отслеживаемый статус испытаний под давлением

Покупатели часто получают предложения, в которых указано «испытано» без указания того, была ли труба подвергнута гидростатическим испытаниям или исследована с использованием альтернативного электрического метода.

В каждом предложении и сертификате завода могут быть указаны:

• Используемый метод проверки

• Применимое испытательное давление или процедура неразрушающего контроля

• Дата испытания и производственная партия

• Были ли гидростатические испытания заменены одобренной альтернативой

• Любая требуемая маркировка «NH» или эквивалентная маркировка состояния испытаний.

Это позволяет избежать двусмысленности во время проверки документов, проверки объекта и окончательной приемки.

3. Проверка качества и изготовления перед производством

Марка B имеет более высокую прочность, но не является автоматически правильным выбором для каждого сборочного узла трубопровода. ASTM A135 специально определяет класс А как подходящий для отбортовки и гибки.

Перед производством заказ может быть проверен на предмет:

• Требуемая рабочая среда

• Расчетное давление и температура

• Требования к резьбе, канавкам, изгибу или отбортовке

• Требуемое покрытие поверхности

• Применимые фитинги и система соединения

• Маршрут приемки гидростатического или неразрушающего контроля

Этот обзор снижает риск покупки более прочного сорта, который не подходит для предполагаемой операции формовки.

Стандарты исполнения

Эквивалентные стандарты не должны рассматриваться как автоматически взаимозаменяемые. Перед заменой необходимо проверить марку материала, химический состав, прочность, размеры, испытания, покрытие и сертификацию.

Специальное применение: ответвительные трубопроводы спринклерных систем пожаротушения

Одним из конкретных применений является черная труба ERW Графика 10 ASTM A135 класса B, используемая в качестве отвода в спринклерной системе пожаротушения с мокрыми трубами.

В этом случае труба распределяет воду под давлением от поперечной магистрали к отдельным спринклерным головкам. Марка B обеспечивает минимальный предел текучести 240 МПа и минимальную прочность на разрыв 415 МПа, а более легкая стенка Schedule 10 может снизить вес установленной трубы по сравнению с более тяжелыми конфигурациями Schedule 40.

Окончательный проект системы по-прежнему должен соответствовать применимым нормам пожарной безопасности, гидравлическим расчетам, требованиям листинга, системе соединений, допуску на коррозию и одобрению местных органов власти. Само по себе соответствие материалов ASTM не является основанием для одобрения системы.

Химический состав

Сам ASTM A135 содержит только марки A и B. Дополнительные строки ниже представляют собой эталонные марки для закупок, которые часто сравнивают в международных проектах трубопроводов для жидкостей. Они не должны быть сертифицированы или маркированы как ASTM A135, если только они независимо не соответствуют всем требованиям ASTM A135.

Показаны максимальные значения, если не указано иное.

ASTM A53 Тип E Классы A и B могут дополнительно ограничивать содержание меди, никеля, хрома, молибдена и ванадия, когда эти элементы намеренно добавляются или присутствуют в качестве остаточных элементов.

Механические свойства

Следующие значения являются минимальными требованиями при комнатной температуре, если не указан диапазон.

Удлинение ASTM A135 для образцов полос с более тонкими стенками рассчитывается на основе указанной толщины стенки, а не выражается одним универсальным процентом. Таким образом, заявленное удлинение должно определять ориентацию образца, тип образца, расчетную длину и фактическую толщину стенки.

Проверка и тестирование

Полный план проверки ASTM A135 может включать:
