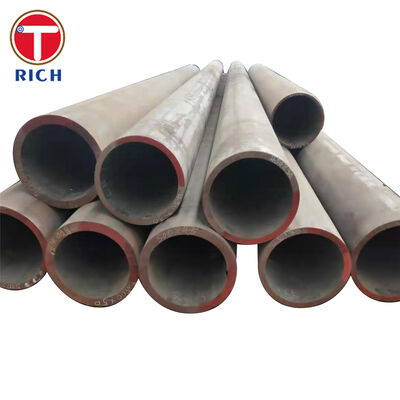

GB/T 34105 Бесшовные стальные трубы для морских инженерных конструкций

GB/T 34105 бесшовные стальные трубы предназначены для грузоподъемных морских и морских конструкций, требующих контролируемой прочности, низкотемпературной прочности, сварочности,и постоянные габаритные характеристики.

Трубы подходят для изготовления структурных элементов, подверженных нагрузке волн, вибрации, ударам, циклическому напряжению и низкотемпературной морской среде.Доступные классы прочности варьируются от Q245H до Q690H, с классами качества, выбранными в соответствии с установленной температурой испытания на столкновение Charpy.

Производство может включать в себя горячее прокат, термическую обработку, выпрямление, ультразвуковое испытание, измерение измерений, испытания на протяженность и испытания на удар.условия доставки, объем инспекции и требования сертификации должны быть подтверждены в заказе на покупку.

Спецификации

Размеры за пределами заявленного производственного диапазона должны быть рассмотрены с учетом выбранного класса, толщины стенки, пути тепловой обработки, частоты испытаний и минимального количества заказа.

Основные характеристики

Контролируемая мощность добычи

Обозначение класса указывает на номинальный минимальный уровень прочности прочности. Стандарт включает в себя конструктивные стальные классы с минимальной прочностью прочности примерно от 245 до 690 МПа,позволяет инженерам сбалансировать структурную мощность, вес трубы, свариваемость и стоимость изготовления.

Прочность при ударе при низких температурах

В зависимости от выбранного класса и класса, испытания Charpy V-отметки могут быть указаны при температурах, включая 20 °C, 0 °C, -20 °C,-40°C или -60°C.

Для морских проектов класс качества должен быть указан вместе с классом.

Бесшовная структурная целостность

Это обеспечивает единую геометрию окружности и делает трубку подходящей для структурных элементов, подвергающихся изгибу, осевой нагрузке,Торсионные, вибрационные и многонаправленные усталость нагрузки.

Контроль свариваемости

Для достижения указанной прочности и прочности используются низкоуглеродные и микросоединенные композиции.Перед изготовлением следует пересмотреть процедуры отбора расходных материалов и послесварки.

Отслеживаемые механические характеристики

Каждое производство тепла может быть связано с химическим анализом и записями механических испытаний.В документационный пакет могут быть включены записи об ультразвуковой инспекции и сертификаты об инспекции..

Наши преимущества

1Проверка класса и класса воздействия перед производством

Общий риск закупок заключается в указании только степени прочности, не указав требуемую температуру удара Charpy.

Перед началом производства мы проверяем:

• Конструкционная температура

• Требуемый класс качества

• Толщина стенки трубы

• Состояние тепловой обработки

• Температура испытания Charpy

• Минимальная поглощенная энергия

• Требования проекта или классификационного общества

Это препятствует поставке трубы, которая отвечает требованиям к растяжке при комнатной температуре, но не отвечает требованиям к прочности при низких температурах.

2Соответствие толщины стенки и тепловой обработки

Механические свойства, особенно прочность и прочность, могут варьироваться в зависимости от толщины стенки и условий доставки.

Мы сопоставляем производственный путь с заказанным качеством:

• Нормализация для стабильной микроструктуры и прочности

• Нормализация и закаливание при необходимости

• Сжигание и закаливание для высокопрочных материалов

• Контролируемое охлаждение для достижения постоянных свойств через стенку

• Репрезентативное механическое испытание на основе согласованной партии

В окончательном сертификате установлено фактическое состояние тепловой обработки и результаты испытаний.

3Документация проекта и прослеживаемость

Оффшорные производители часто требуют больше, чем просто коммерческий сертификат.

Доступная документация может включать:

• Свидетельство о проверке

• Тепловой анализ

• Анализ продукта, если это указано

• Отчет об испытании на протяженность

• Отчет об испытании на столкновения с Charpy

• Отчет об ультразвуковом испытании

• Доклад о измерениях

• Запись тепловой обработки

• Маркировка труб и перечень упаковки

• Подтверждение проверки третьей стороной

• Список отслеживаемости материала

Требования к документации должны быть указаны на этапе предложения, чтобы обеспечить включение испытаний и хранения записей в план производства.

Стандарты исполнения

Специальное применение

Оффшорные платформы с защитой ног

GB/T 34105 бесшовные трубы могут использоваться для изготовления трубчатых диагональных опорных конструкций для поддержки морской платформы.

Подшипники переносят осевые, изгибающие и циклические нагрузки, создаваемые:

• Действие волны

• Нагрузка на ветер

• Вибрация платформы

• Работа оборудования

• Нагрузки на установку

• Повторяющаяся нагрузка на окружающую среду

Для этого применения покупатель должен указать требуемый класс, класс качества, температуру конструкции, размеры, допустимость коррозии, процедуру сварки, уровень ультразвукового испытания,требования к системе покрытия и проверке третьей стороной.

Химический состав

В следующей таблице приведена практическая справка о закупках для пяти общепринятых уровней прочности.тепловой анализ, применимая таблица в GB/T 34105-2017, и свидетельство об инспекции завода.

Значения - массовые дроби в процентах.

Механические свойства

Руководство по классу качества и испытаниям воздействия

Проверка и испытания

В зависимости от порядка и степени проверка может включать:

• Теплохимический анализ

• Химический анализ продукта

• Испытания на протяженность

• Испытания на столкновения с видовым зазором Charpy

• Испытания на сглаживание или изгиб, где это применимо

• Ультразвуковое испытание

• Визуальный осмотр поверхности

• Измерение наружного диаметра

• Измерение толщины стенки

• Проверка длины и прямоты

• Конечная проверка

• Проверка маркировки

• Проверка третьей стороной

Уровень ультразвукового испытания, частота испытаний, критерии принятия и тип документа об инспекции должны быть указаны в запросе.

Информация о заказе

Полное расследование должно включать:

• Стандарт: GB/T 34105-2017

• Сорт и класс качества стали

• Внешний диаметр

• Толщина стенки

• Длина

• Количество или общий вес

• Условия доставки

• Конструкционная температура

• Температура испытания Charpy и поглощенная энергия

• Требования к допустимым размерам

• Требования к прямоте

• Требования к ультразвуковому испытанию

• Конечная подготовка

• Поверхностная защита или покрытие

• Тип документа о проверке

• Проверка третьей стороной или классификационным обществом

• Требования к маркировке и упаковке

Правильное определение этих параметров имеет важное значение, поскольку номинально похожие морские конструктивные трубы могут значительно отличаться по низкотемпературной прочности, сварной способности, точности измерений,объем инспекции и документация.
