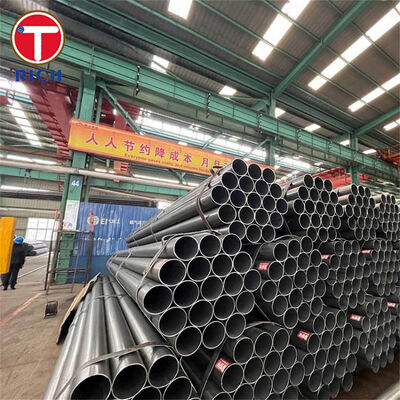

GB/T 33156 Холоднотянутые высокоточные сварные стальные трубы для газовых источников

GB/T 33156 холоднотянутые высокоточные сварные стальные трубы предназначены для изготовления цилиндров давления газовых пружин.Трубы изготавливаются из электрически сварных отверстий с последующим холодным протяжением или холодным прокаткой, обеспечивающий сжатие, улучшенную концентричность и гладкую внутреннюю поверхность.

Точность измерений и качество внутренней поверхности особенно важны, поскольку трубка обычно работает непосредственно с поршнем, проводником, уплотнительным элементом и азотной камерой под давлением.Устойчивая геометрия труб помогает уменьшить износ уплотнения, утечка газа, изменение трения и непоследовательная сила натяжения.

GB/T 33156-2016 является действующим специальным китайским продуктовым стандартом для высокоточных сварных труб для газовых пружин.Национальный проект пересмотра в настоящее время консолидирует GB/T 33156-2016 и GB/T 31315-2014 в более широкий стандарт для высокоточных сварных конструктивных труб, протянутых холодно или прокатах холодно.

Спецификации

Контролируемый внутренний диаметр

Внутренний диаметр можно контролировать как первичное упорядоченное измерение. Это важно, когда поршень газовой пружины, направляющий корпус и уплотнительный пакет работают непосредственно против отверстия трубы.

Для выбранных размеров допустимые допустимые отклонения ID могут регулироваться примерно в пределах ±0,03−0,05 мм, в зависимости от толщины стенки, соотношения редукции и условий тепловой обработки.

Гладкая внутренняя рабочая поверхность

Точное холодное натяжение уменьшает нерегулярность линии сварки и улучшает внутреннюю поверхность по сравнению с обычной трубой ERW.4 мкм доступны для применения в цилиндрах с газовой пружиной.

Гладкое отверстие помогает:

• уменьшить динамическое отталкивание пломбы;
• стабилизировать разрывное трение;
• ограничение внутреннего балла;
• улучшить задержку газа во время повторных циклов сжатия.

Улучшенная концентрация

Холодное натяжение через матрицу и через матрицу одновременно корректирует наружный диаметр, внутренний диаметр и распределение стены.Это обеспечивает более последовательную концентричность, чем стандартные сварные механические трубы.

Улучшенная концентричность помогает поддерживать равномерный просвет между поршневым агрегатом и отверстием цилиндра.

Консистентная зона сварки

В зависимости от условий доставки, последующее ослабление напряжения,отжигание или нормализация уменьшает разницу между зоной сварки и исходным материалом.

Целостность сварки может быть проверена путем испытаний вихревого тока, испытаний сглаживания и проверки деструктивной секции.

Предсказуемое механическое состояние

Трубка может поставляться в различных условиях доставки:

Наши технические преимущества

1Качество сверла контролируется как функциональная поверхность.

Покупатель газовой пружины покупает не только стальную трубу; внутреннее отверстие становится частью системы уплотнения и скольжения.отпечатки рисунков и несовместимая шероховатость.

Поэтому наш план инспекций может включать:

• измерение внутренней шероховатости;
• визуальный осмотр отверстия;
• эндоскопический осмотр выбранных размеров;
• проверка идентификации с помощью габарита или габарита воздуха;
• контроль продольных рисунков;
• проверка чистоты после резки.

Это снижает риск преждевременного износа уплотнения и нестабильного трения при эксплуатации.

2Размерная способность подтверждается фактическим размером трубы.

Единственное допустимое значение технически не является действительным для каждой комбинации диаметра и толщины стенки.трубы малого диаметра и низкий диаметр-к-стень соотношения реагируют по-разному во время холодной протягивания и тепловой обработки.

Перед производством заказанные габариты проверяются на:

• соотношение OD и толщины стенки;
• требуемая толерантность идентификации;
• сокращение при тепловой обработке;
• прямота после резки;
• достижимая концентричность;
• необходимое количество обработки.

Доклад об осмотре может включать данные о ОД, ИД, толщине стенки, овальности и прямоте, вместо того чтобы сообщать только о номинальном размере трубы.

3Риски сварки и удержания давления рассматриваются отдельно.

Одно только измерение не подтверждает, что сварная трубка подходит для цилиндра с газовой пружиной под давлением.

Подходящий план качества может сочетать в себе:

• испытания на водовороте всей длины трубы;
• испытания на сглаживание или дрейфное расширение;
• макро-исследование сварки;
• испытания на прочность;
• гидростатическое или пневматическое испытание утечки, если это указано;
• прослеживаемость от стальной катушки до готовой партии производства.

Это отделяет риски, связанные с поверхностью, измерениями и целостностью сварки, а не полагается на одну окончательную проверку.

Стандарты исполнения

Цилиндр газовой пружины с регулировкой высоты офисного стула

Трубка используется в качестве наружного цилиндра давления газовой пружины с регулировкой высоты, установленной в колонне подъемника офисного стула.

В этом компоненте трубка должна:

• содержать азот под давлением;
• обеспечивать гладкую скользящую поверхность для поршня и уплотнителя;
• сохранять постоянный внутренний диаметр вдоль рабочего хода;
• устойчивы к постоянному расширению под рабочим давлением;
• остаются прямыми после резки, окончания формования и сборки;
• поддерживать повторные циклы регулировки высоты без утечки.
