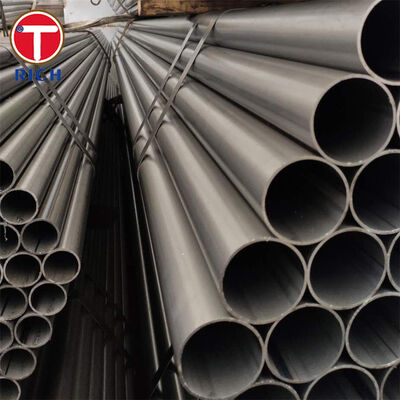

GB/T 13793 Продольное электрическое сопротивление сварные трубы в 10#, 15#, 20#, Q235B и Q345B

GB/T 13793 продольная труба сварной электрическим сопротивлением (ERW) - это труба из углеродной стали с прямым сварным швом для конструктивного обслуживания и общей транспортировки жидкости.Стандарт распространяется на продольные электрически сварные стальные трубы внешнего диаметра до 711 мм, и обычно выбирается, когда покупателям нужен стабильный размерный контроль, эффективное производство,и широкий диапазон материалов от низкоуглеродных качественных сталей, таких как 10#/15#/20#, до структурных классов, таких как Q235B и Q345B. GB/T 13793-2016 является текущим стандартом GB для этой категории труб.

Спецификации

Основные особенности

1. Конструкция ERW с прямым швом для эффективной округлости и последовательности измерений.HF-ERW широко признан для более низкого теплового входа, высокой производительности и хорошей точности измерений по сравнению со многими другими сварными трубопроводами.
2. Широкое окно прочности от мягкого конструктивного класса к более высокому грузовому конструктивному классу.
   • Q235B: устойчивость добычи начинается с235 МПадля толщины ≤ 16 мм, с прочностью на растяжение370-500 МПа.
   • Q345B: устойчивость добычи начинается с345 МПадля толщины ≤ 16 мм, с прочностью на растяжение470-630 МПа.
3. Хорошее производство в низкоуглеродных сортах.
   • 10#: С00,07-0,13%, хорошая формальность и свариваемость.
   • 15#: C00,12-0,18%, хорошая свариваемость с немного более высокой прочностью, чем 10%.
   • 20#: C00,17-0,23%, сбалансированная прочность и жесткость, обычно используется для механических частей и обслуживания труб средней производительности.
4. Используется как для структурных, так и для низкодавленных цельных жидкостных применений.GB/T 13793 явно охватывает конструкционное использование и может также использоваться для общей трубы сварного конвейера.

Наши преимущества

1) Как мы контролируем надежность сварного шва ERW?

Для профессиональных покупателей дефекты шва сварки, такие как отсутствие слияния или трещины на крюках, могут снизить давление или конструктивную надежность.Вот почему практический контроль качества должен быть сосредоточен на целостности шваНаше преимущество заключается в том, что мы рассматриваем качество шва как отдельный элемент контроля: онлайн-мониторинг сварки, измерение вокруг зоны шва,и дополнительная НДТ / гидростатическая проверка в соответствии с требованиями проектаИндустриальные источники последовательно идентифицируют оценку целостности швов, гидростатические испытания и проверку на обнаружение трещин как ключевые элементы контроля качества труб ERW.

2) Как уменьшить проблемы с установкой, вызванные изменениями размеров?

Покупатели заботятся о монтаже, особенно для изготовленных конструкций, рукава и общих трубопроводов.и нижестоящей обработкиНашим преимуществом является стабильный контроль формирования на ОД, стене, овальности и прямости, с заказами на основе инспекционных записей и сертификатов завода привязанных к каждой партии.Руководство отрасли по выбору допустимых норм ERW подчеркивает, что точность измерений является одной из основных причин, по которым инженеры выбирают продукты ERW.

3) Как избежать риска замены класса по 10#/15#/20#/Q235B/Q345B?

Еще одна распространенная проблема закупок заключается в получении трубы, которая отвечает требованиям размера, но не предполагаемого химического или прочности класса.Наше преимущество заключается в отслеживании степени по классу от сырой ленты или катушки до готовой трубы, с стандартом материалов, соответствующим семейству сталей: GB/T 699 для 10#/15#/20#, GB/T 700 для Q235B и устаревшая GB/T 1591/рыночная практика для Q345B.Это особенно важно, поскольку Q345B широко известен на рынке., в то время как новейшая система GB/T 1591 использует Q355B в качестве текущего заменного пути во многих структурных приложениях.

Стандарты исполнения

Область применения

Основное направление продукции: сварные стальные трубы для строительных стальных конструкций и колонн.
Это практическое применение для Q235B и Q345B продольных ERW труб, где контролируемая прямота, надежное качество шва,и стабильная размерная консистенция более важны, чем премиальные сплавыСам GB/T 13793 специально предназначен для механических и строительных конструкций.

Химический состав

Справочная записка:10#, 15#, 20# основаны на данных GB/T 699; Q235B основаны на данных GB/T 700; Q345B, показанный ниже, следует за прежними рыночными / общими справочными данными, связанными с обозначением GB/T 1591-еры.Q345B широко отображается в текущей практике к Q355B в более новых изданиях GB/T 1591.

*Q345B - это устаревшее обозначение, широко используемое в торговле и более ранней практике GB/T 1591; текущие внутренние структурные обновления часто ссылаются на Q355B.

Механические свойства

Справочная записка:нижеприведенные механические значения являются базовыми значениями для класса из соответствующих стандартов материалов, а не общей гарантией одного значения для каждого размера трубы;Фактическая приемка труб должна следовать заказу на покупку, диапазона размеров и требования испытаний GB/T 13793.
