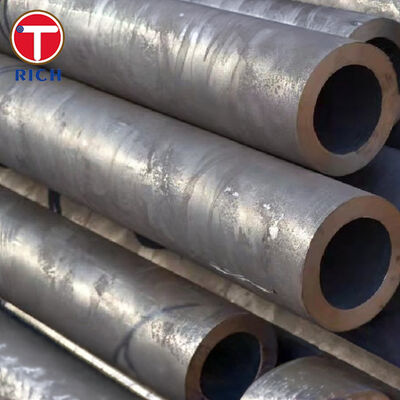

ГОСТ 1060-83 Трубы стальные бесшовные холоднодеформированные марки 10 для судостроения

Трубы стальные бесшовные холоднодеформированные марки 10 по ГОСТ 1060-83 предназначены для использования в судостроении в котлах, пароперегревателях и масляных нагревателях. Стандарт узкий и технический: он явно охватывает холоднодеформированные бесшовные трубы, требует сталь марки 10 с химическим составом по ГОСТ 1050, требует термообработки и устанавливает определенные пределы для допуска по размерам, прямолинейности, состояния поверхности, ультразвукового контроля, испытаний гидравлическим давлением, сплющивания и раздачи.

Спецификации

Основные характеристики

1. Контроль размеров, специфичный для стандарта:
   Допуск на наружный диаметр фиксируется диапазоном диаметров, а не расплывчатым утверждением о «прецизионной трубе». Например, трубы с наружным диаметром до 29 мм имеют допуск ±0,2 мм, в то время как трубы с наружным диаметром 29-51 мм имеют допуск ±0,3 мм. Толщина стенки составляет +8/-10% при нормальной точности или ±8% при высокой точности.
2. Эксплуатационные характеристики для судостроения, основанные на испытаниях:
   Трубы должны проходить полнопрофильный ультразвуковой контроль, испытания гидравлическим давлением, сплющивание до расстояния 4T и раздачу на 15% увеличения наружного диаметра без трещин и разрывов.
3. Термически обработанная сталь марки 10 с определенной пластичностью:
   ГОСТ 1060-83 требует термообработанные трубы с пределом прочности не менее 343 МПа и относительным удлинением не менее 28%, с 30% относительного удлинения по запросу.
4. Качество поверхности прописано с учетом реальных рисков при изготовлении:
   Стандарт не просто требует «хорошей отделки»; он запрещает трещины, закаты, разрывы, раковинообразные углубления и остатки меди, что важно для гибки, раздачи, сварки и герметичной эксплуатации котлов/нагревателей.

Наши преимущества

1) Покупатели обычно спрашивают: «Подходит ли труба действительно для котлов и нагревателей в судостроении, или это просто обычная труба из углеродистой стали?»

Да — этот стандарт не является стандартом для труб общего назначения. ГОСТ 1060-83 специально разработан для судостроительных котлов, пароперегревателей и масляных нагревателей, и он требует термообработки, а также испытаний под давлением и формованием, соответствующих этим применениям. Это дает отделам закупок более четкий путь соответствия, чем покупка неопределенной холоднотянутой бесшовной трубы.

2) Покупатели обычно спрашивают: «Как контролируется внутренняя целостность тонкостенных холоднодеформированных труб?»

Стандарт требует 100% ультразвукового контроля дефектоскопическими методами по всей поверхности трубы. Критерий приемки привязан к глубине искусственной зарубки не более 10% от номинальной толщины стенки и длине не более 25 мм. Каждая труба также подвергается проверке размеров и поверхности.

3) Покупатели обычно спрашивают: «Будет ли труба сохранять размерную стабильность и формовочные характеристики во время изготовления?»

Стандарт предусматривает и то, и другое. Он фиксирует допуски на наружный диаметр и толщину стенки по диапазонам размеров, ограничивает прямолинейность до 1,5 мм/м, и требует, чтобы труба выдерживала сплющивание, раздачу или, по запросу, испытания на изгиб. Для судостроителей это более полезно, чем общие маркетинговые заявления о «превосходной формуемости».

Исполнительные стандарты

• ГОСТ: ГОСТ 1060-83 для холоднодеформированных бесшовных стальных труб для судостроения; химический состав марки 10 ссылается на ГОСТ 1050.
• ASTM: Прямого эквивалента нет; покупатели обычно сравнивают по концепции применения с семействами бесшовных труб из углеродистой стали для котлов/механических применений, а затем подтверждают химический состав, термообработку и испытания в каждом конкретном случае. Это инженерное сравнение, а не формальное соответствие.
• EN: Прямого эквивалента нет; ближайшее сравнение — это бесшовные трубы из углеродистой стали для котлов с соответствующим химическим составом и условиями поставки, подлежащие одобрению проекта.
• JIS: Прямого эквивалента нет; сравнение обычно проводится по марке труб из углеродистой стали и требованиям к применению под давлением, а не по названию.
• GB: Прямого эквивалента нет; китайские закупки обычно перекрестно проверяют по химическому составу, минимальным значениям прочности на растяжение/удлинения и требуемым неразрушающим испытаниям/гидравлическим испытаниям/испытаниям на формование.

Применение

Трубы для змеевиков пароперегревателей вспомогательных судовых котлов.
Это точное применение, поскольку ГОСТ 1060-83 разработан для судостроительных труб, используемых в котлах, пароперегревателях и масляных нагревателях, а не для общих конструкционных трубопроводов.

Химический состав

Механические свойства
