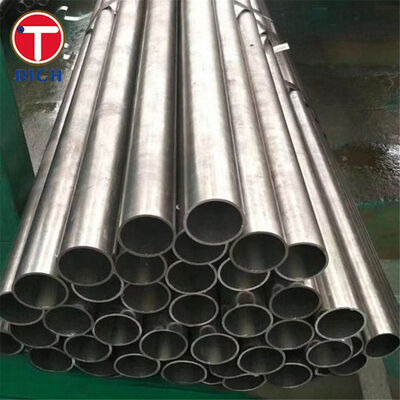

ASME B36.10M Сварные и бесшовные стальные трубы

Материал

ASME B36.10M определяет стандартизацию размеров для сварных и бесшовных кованых стальных труб, используемых в трубопроводных системах при высоких или низких температурах и давлениях. Стандарт фокусируется на наружном диаметре (OD), толщине стенки (графики) и массе/весе, в то время как марка стали (химический состав и прочность) выбирается отдельно в зависимости от условий эксплуатации и кодов проекта.

Типичные совместимые материалы включают углеродистую сталь и низколегированные стали, производимые как бесшовные (SMLS), ERW, LSAW/SAW, в зависимости от требуемых характеристик, уровня контроля и целевых затрат.

Спецификации

• Диапазон размеров (NPS): обычно поставляется от NPS 1/8 до NPS 60 (система OD/W.T. на основе графика).

• Система толщины стенки: номера графиков плюс устаревшие обозначения STD / XS / XXS.

• Типы производства: бесшовные, ERW, SAW/LSAW (в зависимости от выбранной спецификации материала)

• Длина: SRL / DRL / фиксированная длина (в зависимости от проекта)

• Концы: гладкий конец, скошенный конец; резьба, когда применимо

• Примечание по резьбе: графики 5 и 10 не допускают нарезку резьбы в соответствии с требованиями резьбы труб ASME.

Основные характеристики

1. Взаимозаменяемая система графиков для стандартизированного выбора толщины стенки и глобальной совместимости поставок.

2. Поддерживает стандартизацию размеров сварных и бесшовных труб для широкого диапазона рабочих давлений/температур.

3. Четкие правила обозначения (NPS/DN), широко используемые в проектной документации промышленных трубопроводов и трубопроводов.

Наши преимущества

1) “Является ли ASME B36.10M стандартом на материал или только стандартом на размеры?”

Ответ: Это стандарт на размеры (OD, графики толщины стенки, масса). Соответствие материалу обеспечивается заказом трубы в соответствии со спецификацией материала (например, ASTM A106, ASTM A53, API 5L, ASTM A333, ASTM A335), сохраняя при этом размеры B36.10M. Это позволяет избежать несоответствия спецификации при контроле и приемке на месте.

2) “Как мне выбрать правильный график для давления и изготовления (резьба, сварка и т. д.)?”

Ответ: B36.10M предоставляет стандартизированную структуру Schedule/STD/XS/XXS для выбора толщины стенки, в то время как расчет давления завершается кодом проекта и прочностью материала. Мы поддерживаем покупателей, подтверждая наличие графика, подготовку концов и возможность нарезки резьбы, включая ключевое ограничение, что Sch 5 и Sch 10 не подходят для нарезки резьбы.

3) “Как я могу обеспечить эквивалентность стандартов для международных проектов (ЕС/РФ/Япония/Китай)?”

Ответ: Мы можем согласовать ожидания по размерам и документации, ссылаясь на региональные аналоги для размеров и стандартов типичного использования труб:

• ЕС: EN 10220 для таблиц размеров/массы (с материальными стандартами EN, как требуется).

• Китай: GB/T 17395 для размеров/форм/масс/допусков стальных труб.

• Россия / Япония: общие стандарты на трубы (ГОСТ/JIS) могут быть отображены в пакете PO и MTC для поддержки инспекции и таможенной приемки.

Химический состав

Механические свойства

Справочник стандартов (ASTM / EN / ГОСТ / JIS / GB)

• ASTM/ASME: ASME B36.10M (размеры и графики) для сварных/бесшовных кованых стальных труб.

• EN: EN 10220 (размеры и массы на единицу длины для бесшовных/сварных стальных труб).

• ГОСТ: Обычно используемые стандарты на трубы включают ГОСТ 8732 (бесшовные горячекатаные) и другие связанные стандарты на трубы ГОСТ в зависимости от типа/применения.

• JIS: Обычно используемые стандарты на трубы из углеродистой стали включают JIS G3452 (обычные трубопроводы) и другие стандарты на трубы для давления/высоких температур, как требуется.

• GB: GB/T 17395 (размеры, формы, массы и допуски стальных труб).

Области применения

Общие отрасли промышленности: нефтегазовая, нефтехимическая, электроэнергетика, водоочистка, строительство, ОВКВ и общие технологические трубопроводы.

Где это используется (примеры):

• Нефть и газ: сборные линии, трубопроводы на предприятиях, коммунальные трубопроводы, некоторые компоненты трубопроводов (в зависимости от марки/спецификации)

• Нефтехимическая/химическая промышленность: технологические линии, линии пара/конденсата, коллекторы приборного воздуха

• Энергетика: вспомогательные трубопроводы котлов, высокотемпературные линии (сплавные марки, как требуется)

• Водоснабжение и коммунальные услуги: передача воды, коллекторы противопожарной защиты (в зависимости от стандарта и спецификации)

• Строительство/промышленность: конструктивные и механические трубопроводы, эстакады, опоры (если это разрешено спецификацией проекта)
