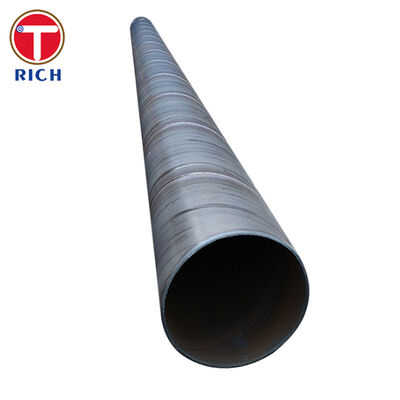

АСТМ A1097 Стальная труба для корпуса из углерода с электрическим слиянием, сварная для механических целей

АСТМ A1097 Стальная труба для корпуса (углеродный)

Материал

ASTM A1097/A1097M труба корпуса являетсятрубы из углеродистой стали большого диаметраизготовленныйсварный процесс электрического слияния (арковый)спрямые швы или спиральные швыОн построен из свариваемых материалов из углерода/HSLA или катушек, разрешенных стандартом (например, ASTM A515/A516/A572/A36/A1011/A1018), выбранных для соответствия прочности проекта, свариваемости,и требования к обслуживанию.

Спецификации

• Стандарт / тип:ASTM A1097 / A1097M

• Диапазон размеров: NPS 10 и выше(внешний диаметр, указанный покупателем)

• Толщина стенки: ≥ 0,200 дюйма (5.1 мм)(другие размеры могут быть предоставлены, если они соответствуют требованиям)

• Производство:EFW (арка) сварка; швысуставы задницыссварки с полным проникновением суставов(продольный или спиральный)

• Длина:Как указано в заказе,± 1/2 дюйма (± 13 мм)толерантность

• Окончание Окончание опции: Простые концы, закрученные концы или сцепленные концы соединений(A1097 поддерживается)

  • Угол бебеля: 30° +5° / -0°

• Размерные/геометрические элементы управления (по A1097):

  • Масса: по длинене более 5%теоретическая масса

  • ОД (окружное):≤ ± 1%определенного ODили Окружность ≤ ± 3/4 дюйма (19 мм)(в зависимости от меньшего числа)

  • Круглость:≤ 1%изменение в одной плоскости

  • Прямость: максимальное отклонение00,1% от длины трубы

  • Толщина:≥ 87,5%номинальной стоимости в любой момент;≤ 112,5%если покупатель не одобрит

• Типичное испытание качества (A1097):одинИспытание напряжения сварки с уменьшенным сечениемна партию300 метров(или доли) для каждого диаметра/толщины

• Факультативно (на основе проектов):Проверка сварки UT/RT, измерение, свидетельство третьих лиц, защитные покрытия (FBE / 3LPE / эпоксидная / битумная обшивка), защитные косы, очистка ID/OD.

Ключевые особенности

• Специально построенные для оболочки/оболочкив подземных и безподземных работах (бурение, туннелирование, открытые траншеи).

• Конструкция сварки с полным проникновением EFWподдерживает надежную механическую производительность и надежную целостность суставов.

• Возможность большого диаметра (NPS 10+)с контролируемой округлостью/прямостью для более легкого подъема, выравнивания и установки.

• Многоцелевые решения(простое / косые / сцепление соединения) для соответствия требованиям полевой сварки или подтяжки.

Наши преимущества

1) Продержится ли сварка во время подъема/оттягивания?
Да. ASTM A1097 требует конструкции EFW ссварки с полным проникновением суставови касается квалификации процедуры сварки (AWS D1.1 или код, принятый покупателем), обеспечивая прочную основу для требовательных нагрузок установки.

2) Как контролировать круглость и прямоту, чтобы труба не связывалась?
A1097 определяет четкие геометрические пределы дляОД вариация, округлость и прямостьМы производим и проверяем, чтобы соответствовать (или затягивать проект) этим допущениям.

3) Вы можете предоставить концы, которые соответствуют нашим требованиям к сварке или сцеплению?
Да, A1097 позволяетпростые,закрученный, иликонцы сцепляющих соединений, включая определенные требования к углу косы.

4) Что делать с повреждениями покрытия и коррозией при твердом или агрессивном грунте?
Мы предоставляем варианты покрытия, выбранные для абразивности почвы и метода установки.В отраслевых руководствах подчеркивается, что производительность корпуса/покрытия зависит от параметров выбора и установки покрытия, поэтому мы сопоставляем системы (FBE/3LPE/эпоксидный), и т.д.) к условиям пересечения и плану обращения.

5) Какие доказательства проверки мы получаем?
Мы поддерживаемДокументация испытаний на мельнице, механическое испытание сварки на основе лота, упомянутое в пункте A1097, и дополнительные планы НДТ (UT/RT), когда проект требует повышенной гарантии целостности шва.

Химический состав

Механические свойства

Применимые стандарты

ASTM

• ASTM A1097/A1097M

• Сопутствующие (альтернативы проекта): ASTM A139 (труба EFW), ASTM A252 (трубовые столбы/оболочки), ASTM A671/A672 (труба EFW из фотоэлектрической пластины)

EN

• EN 10219 (холодные сварные конструктивные полые проемы) ?? обычно используется для конструктивных/механических приложений корпуса

• EN 10217-1 (сварные стальные трубки для целей давления)

• EN ISO 3183 (линейная труба) когда требуется эквивалентность трубы/линейной трубы

ГОСТ

• ГОСТ 20295 (сварные стальные трубы для магистральных трубопроводов)

• ГОСТ 10704 / ГОСТ 10705 (электрически сварные стальные трубы)

JIS

• JIS G3452 (трубы из углеродистой стали для обычных труб)

• JIS G3454 (трубы из углеродистой стали для службы под давлением)

• JIS G3444 (структурные полые сетки)

ГБ

• GB/T 9711 (линейная труба)

• GB/T 3091 (сварная стальная труба для подачи жидкости низкого давления)

• GB/T 13793 (продольносварные стальные трубы)

Области применения

Общий:конструкция без траншеи, защита подземных коммуникаций, конструктивные/механические оболочки и поддержка установки, когда несущая труба нуждается в механической защите.

Обычно “где “используется ” в этих полях

• Горизонтальное подземное бурение / HDD:корпус/оболочка для защиты несущих линий и стабилизации переходов

• Прокладка тоннелей / прокладка труб / проходка с помощью шлифов:трубы корпуса в качестве вытянутого элемента или защитной оболочки

• Открытые траншеи:Оболочки для дорожных/железнодорожных/коммунальных коридоров

• Механические проекты:тяжелостенные рукава, конструктивная защита, изготовленные корпуса, где требуются большие OD и прочные сварные швы
