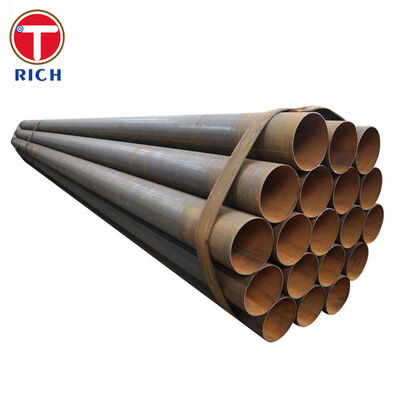

JIS G3472 Трубы из углеродистой конструкционной стали, сваренные электрическим сопротивлением для автомобилей

Обзор материалов

JIS G3472 определяет трубы из углеродистой стали, сваренные электрическим сопротивлением (ERW), используемые в качестве конструктивных элементов в автомобильной промышленности. Трубы изготавливаются из низко- и среднеуглеродистых сталей (марки STAM), оптимизированных по сочетанию прочности, формуемости и свариваемости, и предназначены для таких компонентов, как карданные валы, рулевые колонки, конструкции сидений и элементы усиления, связанные с безопасностью.

Технические характеристики

Производственный процесс

• Электросварка сопротивлением (ERW) из полосы или рулона, с контролируемым качеством сварного шва и дополнительной термообработкой после сварки.

• Условия поставки: в сварном виде, нормализованные или без напряжения в зависимости от марки и требований заказчика (типично для автомобильных механических трубок).

Размерный ряд

На основе JIS G3472 и общепринятой практики поставщиков:

• Внешний диаметр (НД): прибл.15,9–101,6 мм(стандарт допускает примерно до 127 мм)

• Толщина стенки (WT): ок.1,0–6,0 мм(стандартный диапазон примерно до 7,0 мм)

• Стандартная коммерческая длина:3–9 м(например, 3000–9000 мм) с индивидуальной длиной резки по запросу.

Доставка и отделка

• Концы: обычно гладкие или без заусенцев; скошенные или обработанные концы по запросу.

• Поверхность: черная (фрезерная обработка), смазанная легким маслом; фосфатированные или другие покрытия для защиты от коррозии в зависимости от поставщика.

Доступные классы прочности (JIS G3472)

Типичные марки для конструкционного использования включают:STAM 290ГБ/ГБ, 340Г, 390Г, 440Г/Ч, 470Г/Ч, 500Г/Ч, 540Х.

Основные характеристики

1. Лестница прочности, ориентированная на автомобильную промышленность
   Марки STAM охватывают предел текучести примерно от 175 до 480 МПа и предел прочности на разрыв примерно от 290 до 540 МПа, что позволяет точно подобрать прочность трубы к требованиям к ударам и усталости каждого автомобильного компонента.

2. Хорошая формуемость и свариваемость
   Низко- и среднеуглеродистый состав с контролируемым содержанием серы и фосфора (обычно ≤0,035%) обеспечивает хорошие характеристики при холодном изгибе, сжигании и гидроформовке, сохраняя при этом свариваемость и ударную вязкость.

3. Жесткие допуски по размерам для структурной подгонки
   Трубы ERW поставляются с контролируемым наружным диаметром, толщиной стенки и прямолинейностью в соответствии с JIS G3472 и общей практикой допусков ERW, что напрямую обеспечивает точную сборку и стабильное структурное поведение в автомобильных рамах и модулях.

4. Подтвержденные характеристики формовки (испытание на развальцовку)
   JIS G3472 включает обязательные испытания на развальцовку (например, размер раструба 1,20D–1,25D в зависимости от марки), подтверждающие способность трубы выдерживать образование концов, расширение и местную деформацию, используемые в автомобильных соединениях и втулках.

5. Стабильное качество критически важных для безопасности деталей
   Трубы производятся в соответствии с системами качества автомобильного уровня и подвергаются механическим испытаниям, сплющиванию, развальцовке и неразрушающему контролю, что делает их пригодными для компонентов безопасности, таких как корпуса натяжителей ремней безопасности и втулки подушек безопасности.

Наши преимущества

1. «Будут ли трубы соответствовать моей расчетной прочности и целевым показателям аварийности?»
Мы предлагаем полный спектр марок STAM (уровень 290–540) и можем порекомендовать подходящие марки с учетом требуемой текучести/прочности при растяжении и относительного удлинения. Например, STAM 290GB идеально подходит для легко формуемых кронштейнов, а STAM 440G или 470G подходят для критического с точки зрения безопасности структурного усиления, требующего более высокого поглощения энергии.

2. «Можно ли согнуть, развальцевать и гидроформовать трубы без образования трещин?»
Сама конструкция JIS G3472 требует развальцовки до 1,25D в зависимости от марки, а относительно низкий уровень углерода (≤0,30%) плюс контролируемое содержание Mn и Si обеспечивают надежные характеристики при холодной штамповке. Мы можем предоставить данные формования и пробные образцы для проверки ваших процессов гибки, обжатия или гидроформовки.

3. «Насколько стабильны сварные швы и допуски на размеры?»
Наши трубы производятся на линиях ERW, предназначенных для использования в автомобилях, с непрерывным контролем мощности сварки, геометрии шва, наружного диаметра, массы и прямолинейности. Это сохраняет отклонения размеров в пределах допусков JIS G3472 и уменьшает проблемы на последующих этапах процесса при роботизированной сварке и сборке приспособлений, которые обычно возникают при использовании труб ERW неавтомобильного назначения.

4. «Можете ли вы настроить длину и детали резки/обработки?»
В дополнение к стандартным длинам 3–9 м мы можем поставлять нарезанные по длине трубы и предварительно обработанные детали (распиленные, зачищенные, просверленные или с формованными концами) по вашим чертежам, что сокращает отходы и время внутренней обработки для OEM-производителей и поставщиков первого уровня.

5. «Доступна ли логистическая поддержка при первом импорте или поставке на несколько заводов?»
Мы придерживаемся типичной модели ведущих заводов JIS G3472: упаковка разной длины, готовые к экспорту пакеты и сотрудничество с экспедиторами, чтобы трубы доставлялись готовыми к отправке.

6. «Как этот продукт соответствует мировым стандартам?»
Хотя JIS G3472 является специальным японским автомобильным стандартом, трубы в целом сопоставимы с автомобильными механическими трубами ASTM A513, прецизионными автомобильными трубами BS/EN/ERW (например, сварные трубы холодного калибрования EN 10305-3, марки BS 6323 ERW) и конструкционными трубами/трубами низкого давления ERW GB/T 13793 или GB/T 3091 с точки зрения производственного маршрута и уровней свойств. Это упрощает исследования по замещению материалов и поиск межзаводских источников.

Химический состав

Механические свойства

Применимые стандарты и сопоставимые характеристики

Первичный стандарт (Япония, JIS)

• ДЖИС Г3472– Трубы электросварные из углеродистой стали автомобильные; охватывает круглые трубы ERW для автомобильных конструкций.

Родственные/сравнимые стандарты в других системах
(Этофункционально схожийСтруктурные/механические стандарты труб ERW, часто используемые в сопоставимых приложениях, а не строгие однозначные эквиваленты.)

• ASTM/ASME (США)

  • АСТМ А513– Механические трубы из углеродистой и легированной стали, сваренные электрическим сопротивлением, широко используемые для изготовления каркасов автомобильных сидений, компонентов подвески и других механических деталей.

  • ASTM A53 Тип E– Трубы из углеродистой стали ERW для конструкций и работы под давлением (более универсальные трубы по сравнению со специальными автомобильными трубами).

• EN / BS (Европа/Великобритания)

  • ЭН 10305-3/ BS EN 10305-3 – Трубы сварные холоднокатаные для прецизионного применения (включая автомобильные конструкции, рамы и механическое оборудование).

  • BS 6323 (Часть 5)– Стальные трубы ERW для автомобильного и механического применения с дифференцированными уровнями прочности, по своей концепции схожие с марками STAM.

• ГБ (Китай)

  • ГБ/Т 13793– Трубы стальные с продольной электрической (контактной) сваркой конструкционного и общего назначения (НД ≤ 711 мм).

  • ГБ/Т 3091– Сварные стальные трубы для подачи жидкости под низким давлением (трубы HFW/SAW), иногда используемые там, где одновременно используются конструкции и жидкости.

• Другие национальные стандарты

  • IS 3074 (Индия)– Стальные трубы автомобильного назначения.

  • Различные производители также ссылаютсяЭН 10219(холодноформованные сварные конструкционные полые профили) и соответствующие стандарты прецизионных/автомобильных труб ГОСТ на русскоязычных рынках.

При перекрестных ссылках следует напрямую сравнивать механические свойства, химический состав и допуски на размеры; инженеры-конструкторы не должны предполагать прямую взаимозаменяемость без проверки.

Области применения

Общие области применения

Углеродные конструкционные трубы JIS G3472 ERW предназначены в первую очередь дляавтомобильные структурные компоненты, но тот же набор свойств делает их подходящими для:

• Усиление кузова легкового автомобиля и легкого грузовика в белом цвете

• Шасси и модули подвески

• Структуры силового агрегата и трансмиссии

• Корпуса автомобильных систем безопасности

• Общие механические конструкции, где решающее значение имеют контролируемая прочность и формуемость.

Типичное использование в автомобильной промышленности

На основе общих данных поставщиков и отраслевой практики:

• Шасси и рама

  • Лонжероны, поперечины, подрамники

  • Усилители переднего и заднего бампера

  • Рычаги и тяги подвески (для подходящих марок)

• Компоненты трансмиссии

  • Карданные валы и промежуточные валы

  • Решения для осей из труб и корпусов осей

  • Втулки поворотного вала и элементы торсионной трубы

• Системы рулевого управления и контроля

  • Рулевые колонки и промежуточные валы

  • Корпуса и кронштейны рулевого механизма

• Системы безопасности

  • Трубки натяжителя ремня безопасности и анкерные втулки

  • Корпуса надувных подушек безопасности и гильзы генератора

  • Лонжероны каркаса сиденья и опоры подголовника

• Кузов и внутренняя конструкция

  • Каркас сидений и направляющие

  • Дуги крыши, дверные балки и усиление стоек

  • Кронштейны выхлопной системы, топливного бака и днища кузова

• Другое механическое использование

  • Элементы конструкции машин, мебельных каркасов и складских стеллажей, где предпочтительны допуски и прочность автомобильного класса.
