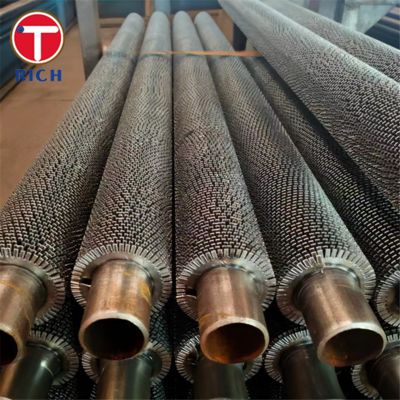

Труба с винтовым оребрением, непрерывно приваренная спиральная оребренная труба для теплообменника

Материал

Трубы с винтовым оребрением - это специализированные элементы теплопередачи, состоящие из базовой трубы и непрерывных спиральных ребер, приваренных по спирали вдоль внешней поверхности трубы. Они обычно изготавливаются из углеродистой стали, нержавеющей стали или легированной стали в зависимости от тепловых и коррозионных требований. Ребра механически соединяются или непрерывно привариваются к базовой трубе для обеспечения превосходной теплопроводности и долговечности.

Технические характеристики

• Материал базовой трубы: Углеродистая сталь, нержавеющая сталь или легированная сталь

• Материал ребра: Углеродистая сталь, нержавеющая сталь или алюминий

• Наружный диаметр: 19 мм – 63,5 мм

• Высота ребра: 6 мм – 25 мм

• Толщина ребра: 0,8 мм – 3,0 мм

• Шаг ребра: 2,5 мм – 10 мм

• Длина трубы: До 12 метров (настраиваемая)

• Метод сварки: Высокочастотная сварка сопротивлением или непрерывная сварка

Основные характеристики

• Высокая механическая прочность и превосходная эффективность теплопередачи

• Отличное соединение между ребром и базовой трубой, обеспечивающее низкое контактное сопротивление

• Устойчивость к коррозии, окислению и термическим напряжениям при высоких температурах

• Настраиваемый шаг ребра, высота и материалы для соответствия конкретным применениям теплообменников

• Длительный срок службы и снижение затрат на техническое обслуживание

Наши преимущества

С точки зрения профессионального производителя, мы решаем ключевые технические проблемы промышленных клиентов:

• Контроль прямолинейности и допусков: Трубы изготавливаются под строгим контролем прямолинейности (≤1 мм/м) и допуском по диаметру в пределах ±0,3 мм, что обеспечивает идеальную посадку и легкую сборку в системах теплообменников.

• Равномерное качество сварки: Непрерывная автоматическая сварка гарантирует стабильное крепление ребер и равномерную эффективность теплопередачи по всей длине трубы.

• Отслеживаемость материалов и гарантия качества: Каждая партия материала отслеживается и соответствует стандартам ASTM, EN или GB. Все сварные швы проходят 100% визуальный и размерный контроль.

• Оптимизация тепловых характеристик: Точный контроль геометрии ребер обеспечивает оптимальное соотношение площади поверхности, максимизируя эффективность теплообмена и снижая термическое сопротивление.

• Настройка и OEM-сервис: Индивидуальные проекты и комбинации сплавов для удовлетворения требований клиентов к давлению, температуре и коррозионной стойкости.

Химический состав

Механические свойства

Стандарты

• ASTM: A179, A192, A213, A210

• EN: EN 10216-2, EN 10217-7

• GB: GB/T 20420, GB/T 5310

• JIS: JIS G3461, JIS G3462

• ГОСТ: ГОСТ 550-75

Области применения

Трубы с винтовым оребрением широко используются в отраслях, требующих высокоэффективного теплообмена в сложных тепловых условиях.

Основные отрасли:

• Энергетика

• Нефтехимия

• Нефтепереработка

• Системы отопления, вентиляции и кондиционирования

• Судостроение и морская инженерия

Конкретные применения:

• Экономайзеры в котлах

• Воздухоподогреватели и установки рекуперации тепла

• Конденсаторы и испарители в теплообменниках

• Газоохладители и нагреватели на нефтеперерабатывающих заводах

• Воздушные теплообменники для технологических отраслей
