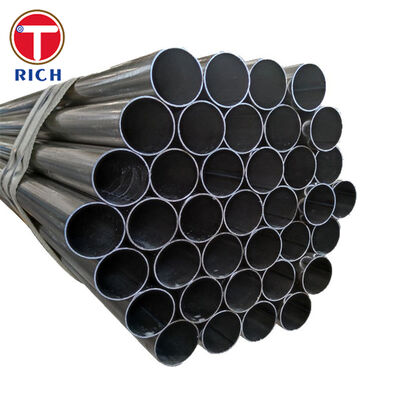

АСТМ A523 Простая труба из стали с электрическим сопротивлением для кабельных цепей высокого давления

Простая стальная труба с электрическим сопротивлением ASTM A523 специально изготавливается в качестве герметичного провода для систем электрических кабелей высокого давления.Он поставляется в конструкции типа E., охватывающие от NPS 4 до NPS 12, с номинальной толщиной стенки от 5,56 мм до 14,27 мм в зависимости от заказанного размера.

В отличие от труб общего назначения, трубы ASTM A523 предназначены для формирования непрерывного стального корпуса вокруг высоковольтных электрических кабелей и изолирующей жидкости или газа, поддерживаемых под давлением.Поэтому труба должна иметь контролируемые размеры., надежная целостность шва ERW, гладкая внутренняя поверхность, свариваемость и устойчивость к утечкам во время длительного подземного обслуживания.

Степень A обычно выбирается там, где требуется большое изгибание, обжигание или колокольчики. Степень B обеспечивает более высокую минимальную прочность, оставаясь при этом подходящей для сварки и обычных формов.

Спецификации продукции

Стандартный диапазон размеров

Номинальная толщина стенки выбирается в соответствии с размером трубы и проектом, в пределах стандартного диапазона ASTM A523 5,56-14,27 мм.Другие объемные комбинации могут быть предоставлены, если они соответствуют всем остальным требованиям ASTM A523/A523M..

Основные характеристики

Строительство герметичной ERW

Продольный шва производится сваркой с электрическим сопротивлением без намеренного добавления металла наполнения.после чего механическое давление образует непрерывную кованую сварку.

Каждая труба подвергается гидростатическому испытанию для проверки сдерживания давления.Неполный сварный слияние и другие нарушения, связанные с давлением, перед отгрузкой.

Контролируемая внутренняя геометрия

Круги кабелей высокого давления требуют относительно гладкого внутреннего прохода, поскольку электрические кабели могут проходить через длинные секции труб после сборки в поле.острые края, тяжелые масштабы или местные ограничения размеров могут повредить обшивку кабеля или увеличить сопротивление установки.

Внутренняя сварная арматура контролируется и подстригается в соответствии с процедурой изготовления и спецификацией закупки.

Формируемость по классу

Группа А имеет минимальную прочность на растяжение 330 МПа и минимальную прочность на удаление 205 МПа.Его более низкий уровень прочности обеспечивает большую гибкость формования и делает его предпочтительным для проектов, требующих обширного изгиба, вспышка или колокольчик.

Группа B имеет минимальную прочность на растяжение 415 МПа и минимальную прочность на удаление 240 МПа.Он выбирается, когда требуется более высокая механическая прочность, сохраняя при этом свариваемость и нормальную способность к холодному формированию.

Состав сварной углеродистой стали

Предельные значения углерода и марганца контролируются, чтобы обеспечить практический баланс между прочностью, свариваемостью и эффективностью формования.Простые концы могут быть подготовлены для полевой сварки с использованием одобренной процедуры сварки, подходящей для заказа и толщины стенки.

Размерная стабильность

Указанный наружный диаметр, толщина стенки, квадратность конца и прямота контролируются для поддержки выравнивания поля.Точная геометрия уменьшает несоответствие между соседними секциями труб и облегчает последовательные сварки полем окружности.

Наши преимущества

1. Как проверяется целостность шва ERW?

Для кабельных каналов высокого давления только визуальный осмотр недостаточен, поскольку небольшие разрывы швов могут стать путями утечки после установки.

Наш план инспекции может включать:

• Гидростатическое испытание каждой трубы

• Ультразвуковая или электромагнитная проверка зоны сварки

• Испытания на плоскость и пластичность сварки

• Испытания на протяженность по партиям производства

• Визуальное и размерное исследование продольного шва

Документы о проверке и прослеживаемость материалов могут быть включены в пакет производственной документации.

2Как предотвратить повреждение кабеля во время тяги?

Профессиональные подрядчики кабельных систем обеспокоены внутренней сваркой вспышки, острыми концами труб, весами и чужеродными материалами, потому что эти условия могут повредить кабельные прокладки во время установки.

Для снижения этого риска трубу можно снабжать:

• Управляемая и отрезанная внутренняя вспышка ERW

• Простые концы, отрезанные

• Чистые внутренние поверхности

• Удаление свободных чешуек и посторонних материалов

• Факультативная проверка внутренней чистоты

• Защитные наконечные крышки для транспортировки и хранения

Требования к приемке внутренней поверхности могут быть определены в заказе закупки до производства.

3Как контролировать проблемы сварки и выравнивания?

Плохая квадратность конца, чрезмерная овальность или непостоянный внешний диаметр могут вызвать изменение корневого разрыва и неправильное выравнивание окружности сварки в поле.

Наш размерный контроль включает:

• Проверка наружного диаметра на нескольких позициях трубы

• Проверка толщины стены

• Проверка квадратности конца

• Проверка прямоты

• Проверка конечного округлости и овальности

• Сопоставление и идентификация лотов специальных проектов

Накопление также может быть поставлено в соответствии с утвержденной спецификацией полевого сварки, хотя стандартный продукт оснащен простыми концами.

Стандарты исполнения

ASTM A523 не должен быть заменен общим стандартом труб под давлением без одобрения конструктора кабельной системы.Условия формирования и требования к испытаниям специально связаны с электрическими кабельными схемами высокого давления типа труб.

Специальное применение

Подземные кабельные трубы под высоким давлением, наполненные маслом

Труба используется в качестве сварного стального корпуса для подземной кабельной цепи высокого давления, заполненной маслом.

Отдельные длины труб выровняются и сварятся по окружности в поле, чтобы создать непрерывный герметичный канал.и завершенная схема заполнена диэлектрической жидкостью под давлением.

Стальная труба выполняет несколько функций:

• Содержит диэлектрическую жидкость под давлением

• Защищает электрические кабели от грунтовых нагрузок и механических ударов

• Предоставляет непрерывный контролируемый маршрут для установки кабеля

• Устойчив к внешним нагрузкам во время работы в подземном режиме

• Поддерживает герметичные сварные соединения между секциями труб

• Защищает кабельную систему от влаги и воздействия окружающей среды

Труба не предназначена для работы как электрический проводник и не должна быть определена как общая линия транспортировки нефти, газа или технологических жидкостей без отдельной технической оценки.

Химический состав

Механические свойства
